¿Cómo funciona una máquina dobladora de varillas CNC?
En comparación con el doblado manual tradicional y el equipo de doblado semiautomático, la máquina dobladora de barras de refuerzo CNC tiene ventajas integrales evidentes. En primer lugar, logra una precisión de procesamiento ultraalta, evita eficazmente el retrabajo causado por errores de tamaño y reduce el desperdicio de material. En segundo lugar, la operación automatizada reduce en gran medida la dependencia de la mano de obra, ahorra costos laborales para las empresas y mejora la eficiencia de producción en más de 3 veces en comparación con la operación manual.
Además, el sistema de control inteligente logra un procesamiento estandarizado, todas las piezas de refuerzo terminadas tienen especificaciones uniformes, lo que cumple plenamente con los estándares de aceptación de proyectos de ingeniería internacionales. El equipo tiene un rendimiento estable, una baja tasa de fallos y una larga vida útil, lo que puede adaptarse a la construcción en sitio de alta intensidad a largo plazo y a la producción en lotes en fábrica, aportando beneficios económicos estables para las empresas constructoras.
Detalles de producto
Introducción
La ingeniería de construcción moderna depende en gran medida del procesamiento preciso de refuerzos para garantizar la estabilidad estructural y el cumplimiento de los proyectos de hormigón. El doblado manual tradicional de barras de acero sufre de baja precisión, baja eficiencia y tamaños finales inconsistentes, lo que a menudo provoca desperdicio de materiales y retrasos en la construcción. Una máquina dobladora de barras de acero CNCEs un equipo de control numérico totalmente automatizado diseñado para el conformado de alta precisión de barras de acero, ampliamente utilizado en infraestructuras, construcción de edificios y fabricación de componentes prefabricados. Equipada con sistemas de programación inteligente y tecnología de accionamiento servo, la máquina dobladora de barras de acero CNC reemplaza la operación manual para lograr un doblado estandarizado, de alta velocidad y múltiples ángulos de las barras de acero. Este artículo detalla su estructura central, parámetros técnicos, principios de funcionamiento, procedimientos operativos y aplicaciones industriales, proporcionando una referencia técnica y de adquisición profesional para contratistas de construcción, fábricas de prefabricados y compradores de equipos de ingeniería.

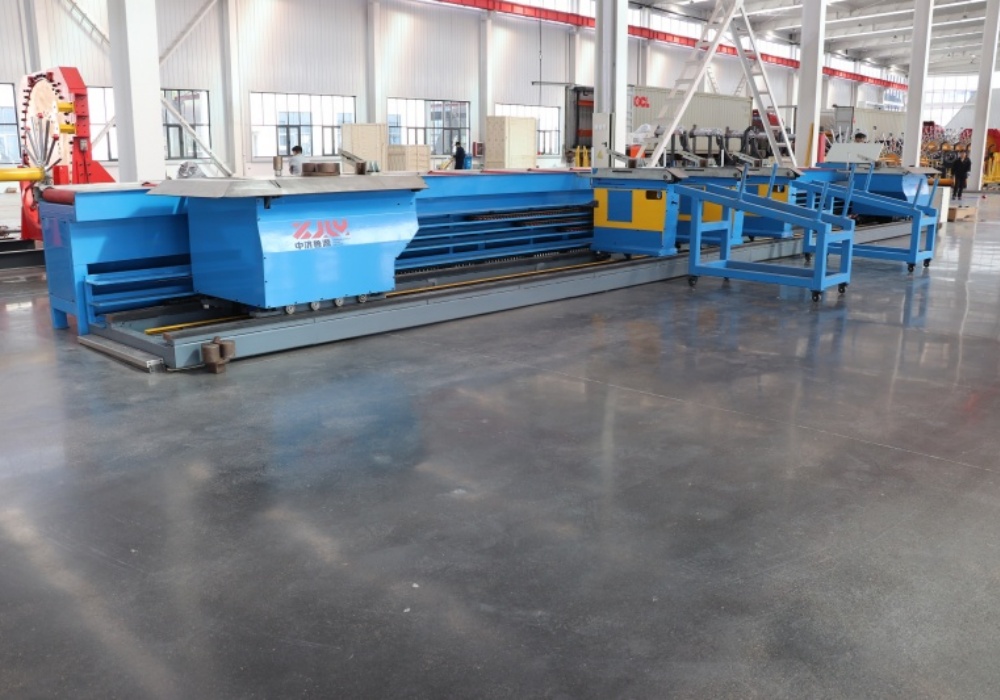

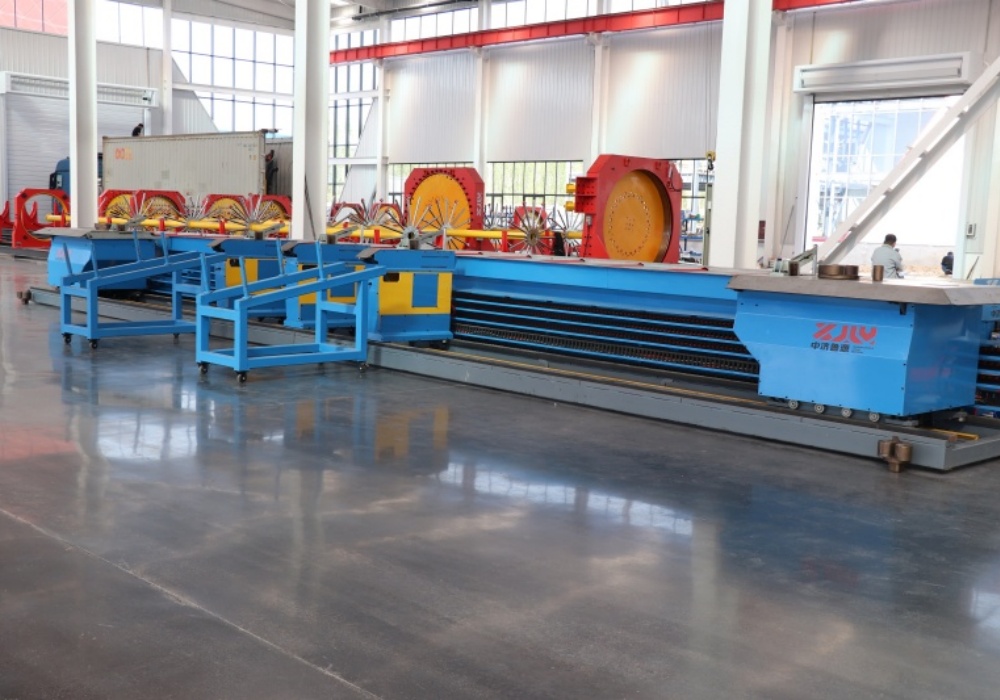

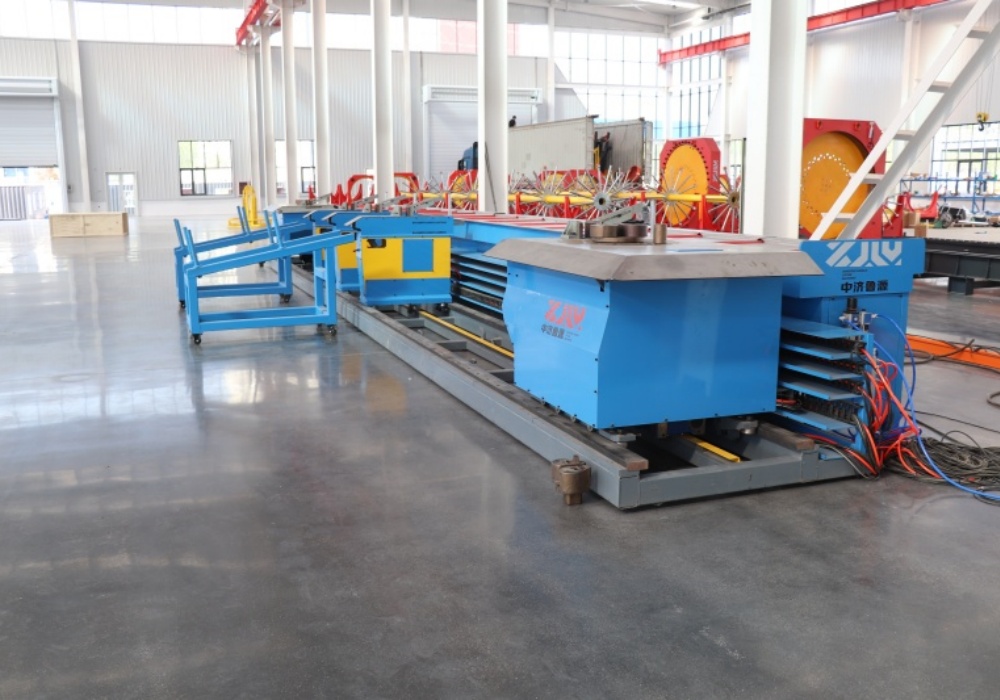

Composición Estructural Central de la Máquina Dobladora de Barras de Acero CNC
La operación estable y eficiente de una máquina dobladora de varillas CNC totalmente automática depende de su estructura modular integrada. Cada módulo funcional opera de forma independiente y coopera sinérgicamente, garantizando un funcionamiento continuo a largo plazo y una precisión de doblado exacta. La estructura central se divide en cinco partes clave, que abarcan la transmisión mecánica, el sistema de control y los dispositivos auxiliares.
1. Bastidor de Máquina de Alta Resistencia y Sistema de Transmisión
El bastidor principal adopta una estructura de acero fundido integral y placa de acero soldada engrosada, lo que resiste eficazmente las vibraciones y la deformación estructural durante operaciones de doblado de alta carga. A diferencia de los equipos de doblado comunes, el bastidor de la dobladora de barras de refuerzo CNC se somete a un tratamiento de envejecimiento para eliminar tensiones internas, garantizando la estabilidad dimensional a largo plazo. El sistema de transmisión interno utiliza servomotores de alta precisión y conjuntos de reductores, proporcionando una salida de par estable para cumplir con los requisitos de doblado de barras de refuerzo de alta resistencia. La guía lineal asegura un avance y posicionamiento suaves de las barras de acero, evitando atascos y desplazamientos durante el proceso.
2. Sistema de control CNC
Como el cerebro central del equipo, el sistema de control integrado PLC+HMI admite programación gráfica y configuración de parámetros con un solo clic. Los operadores pueden ingresar ángulos de curvado, longitudes y formas de conformado a través de la pantalla táctil, y el sistema genera automáticamente programas de procesamiento. Lamáquina curvadora de barras de refuerzo CNC controlada por PLC admite el almacenamiento de cientos de plantillas comunes de conformado de barras de refuerzo, incluyendo estribos, barras en forma de U, barras en forma de L y piezas de refuerzo de formas especiales, permitiendo un cambio rápido entre diferentes requisitos de procesamiento. Además, el sistema está equipado con funciones automáticas de corrección de errores y conteo para monitorear el estado del procesamiento en tiempo real.

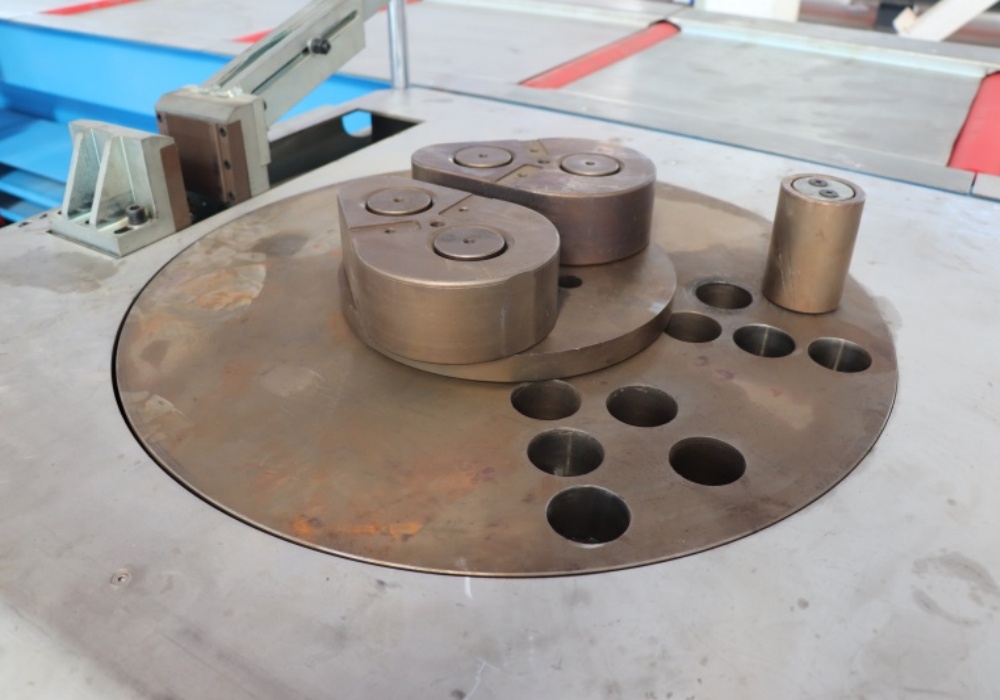

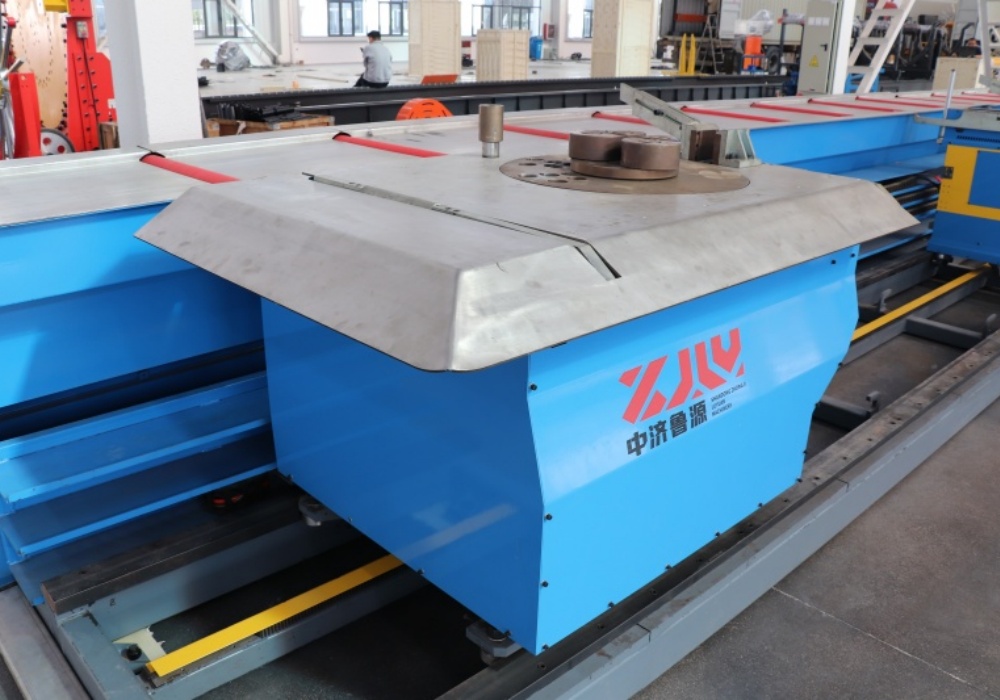

3. Mecanismo de curvado y posicionamiento de precisión
El mecanismo de doblado consta de ejes de doblado de alta dureza, pasadores de posicionamiento y deflectores de límite, hechos de acero de aleación resistente al desgaste para reducir la pérdida por fricción durante el doblado repetido. El módulo de posicionamiento ajustable puede controlar con precisión la longitud de alimentación y el ángulo de flexión de las barras de refuerzo, con un error de ángulo controlado dentro de ±0,5°. Este módulo es la clave para garantizar la uniformidad de las piezas de refuerzo terminadas y cumplir con los estándares nacionales e internacionales de ingeniería de la construcción.
4. Dispositivo automático de alimentación y enderezamiento
Al combinarse con la máquina principal, la rejilla de alimentación automática y el mecanismo de enderezamiento realizan alimentación, enderezamiento y doblado integrados. Puede organizar y transportar automáticamente barras de refuerzo enrolladas y enderezar barras de acero deformadas, mejorando efectivamente la continuidad del procesamiento y reduciendo la intervención manual. Esta configuración es estándar para alta eficiencia.equipo automático de doblado de barras de refuerzo CNCutilizado en fábricas de prefabricados a gran escala.
5. Sistema de protección de seguridad y auxiliar
El equipo está equipado con dispositivos de parada de emergencia, protección contra sobrecarga y módulos de seguridad infrarrojos. Cuando se produce una carga anormal, fallo del equipo o funcionamiento ilegal, el sistema corta automáticamente la alimentación y detiene el funcionamiento para evitar daños al equipo y lesiones personales. El sistema de disipación de calor y lubricación garantiza un funcionamiento estable del equipo durante largas horas de producción continua, prolongando la vida útil de las piezas mecánicas.
Parámetros técnicos clave de la máquina dobladora de barras de refuerzo CNC
Los parámetros técnicos son la base fundamental para la selección del equipo, determinando directamente el rango de procesamiento, la eficiencia de producción y los escenarios de aplicación del máquina dobladora de barras de acero CNC. A continuación se resumen los parámetros estándar principales de los equipos de grado industrial, que se adaptan a la mayoría de los proyectos de ingeniería civil e infraestructura:
Rango de diámetro de la barra de refuerzo a procesar: 6mm–32mm, que cubre barras de acero redondas ordinarias y barras de acero corrugadas comúnmente utilizadas en la construcción;
Precisión del Ángulo de Doblado: ±0.5°, precisión de alimentación ±1mm, totalmente conforme con los estándares internacionales de procesamiento de refuerzo de construcción;
Velocidad Máxima de Procesamiento: 15–25 metros por minuto, mejorando efectivamente la eficiencia de procesamiento por lotes de estribos y barras de refuerzo con formas especiales;
Potencia nominal: 7.5KW–15KW, con bajo consumo de energía y alta tasa de utilización energética, adecuado para operación industrial a largo plazo;
Formas de Procesamiento: Admite el formado en una sola operación de estribos cuadrados, estribos rectangulares, barras de refuerzo en forma de L, U y formas especiales personalizadas;
Voltaje de trabajo: 380V/50Hz suministro eléctrico industrial trifásico, adaptable a las condiciones de energía en obra de sitios de construcción y plantas de prefabricados;
Peso y Dimensiones del Equipo: El equipo de tamaño mediano pesa entre 1800 y 3000 kg, con estructura compacta, conveniente para la instalación y transferencia en el sitio.
Los modelos de alta gama admiten parámetros personalizados como el procesamiento de barras de acero ultragruesas y el doblado continuo en múltiples ángulos, satisfaciendo las necesidades de procesamiento personalizado de proyectos de infraestructura a gran escala.
Proceso completo de trabajo de la máquina dobladora de barras de acero CNC
El flujo de operación de la máquina dobladora de barras de acero CNC está estandarizado y automatizado, con una intervención manual simple. Todo el proceso realiza un procesamiento inteligente desde la configuración de parámetros hasta la salida del producto terminado, lo que también es la ventaja central que la diferencia de los equipos de doblado manuales y semiautomáticos tradicionales.
1. Preparación previa a la operación y configuración de parámetros
Antes de iniciar el equipo, los operadores deben verificar la tensión de las piezas mecánicas, el funcionamiento normal del sistema de seguridad y el estado de la fuente de alimentación. Según los requisitos del plano de refuerzo de ingeniería, ingrese el diámetro de la barra de refuerzo, el ángulo de curvatura, el tamaño de curvatura y la cantidad de procesamiento en la pantalla táctil CNC. Para piezas de procesamiento convencionales, llame directamente a la plantilla del sistema almacenada para completar la configuración de parámetros con un solo clic, lo que acorta considerablemente el tiempo de configuración. Este paso es clave para el procesamiento estandarizado dedoblado de barras de refuerzo CNC de alta precisión para proyectos de construcción.
2. Alimentación y enderezado automáticos
Después de iniciar el programa, el equipo transporta automáticamente las barras de acero en bruto desde el bastidor de alimentación hasta el mecanismo de enderezado. Los rodillos enderezadores de múltiples grupos calibran las barras de acero dobladas y deformadas para garantizar la planitud de la materia prima, evitando desviaciones en el tamaño de los productos terminados causadas por la deformación del material. El sistema de alimentación servo controla con precisión la longitud de alimentación según los parámetros establecidos.
3. Doblado y conformado inteligente
La barra de acero se transporta a la estación de doblado, y el sistema ajusta automáticamente la posición del eje de doblado y el tope limitador. Según el ángulo y tamaño preestablecidos, el equipo completa el doblado continuo de múltiples ángulos en una sola operación. Durante el procesamiento, el sistema monitorea en tiempo real el par de torsión y la posición del doblado. Si hay desviación de la barra o sobrecarga, se activará una alarma automática y se corregirá para garantizar la consistencia de cada producto terminado.
4. Corte, descarga y recuento estadístico
Una vez completado el doblado, el equipo corta automáticamente la barra de acero según la longitud fija, y las piezas de refuerzo terminadas se descargan automáticamente a través de la salida. El sistema de conteo incorporado registra automáticamente la cantidad procesada, lo que facilita al personal de ingeniería el conteo de materiales y el control del progreso de producción. Una vez finalizado el procesamiento por lotes, el equipo se reinicia automáticamente y espera la siguiente instrucción del programa.
Principales aplicaciones industriales de la máquina dobladora de barras de acero CNC
Con su alta precisión y alta eficiencia, la máquina dobladora de barras de acero CNC se ha convertido en un equipo central indispensable en el procesamiento moderno de refuerzo, y se utiliza ampliamente en múltiples escenarios de construcción. Es el equipo preferido paradoblado industrial CNC de barras de acero para componentes de hormigón prefabricado.
En la construcción de edificios civiles, el equipo se utiliza para el procesamiento por lotes de estribos de refuerzo en cimientos, vigas, columnas y losas, resolviendo los problemas del procesamiento manual lento y el tamaño inconsistente del refuerzo en obra. En proyectos de infraestructura como puentes, túneles y carreteras, cumple con los requisitos de procesamiento de piezas de refuerzo de alta especificación y forma especial, garantizando la seguridad estructural de grandes proyectos de ingeniería.
En las fábricas de componentes prefabricados, el modo de procesamiento automatizado de la máquina dobladora de barras de refuerzo CNC se adapta al modo de producción en línea de las piezas de concreto prefabricado, mejorando enormemente el nivel de producción estandarizada de los componentes prefabricados. Al mismo tiempo, también es aplicable a proyectos hidráulicos, ingeniería municipal y construcción ferroviaria, cubriendo casi todos los escenarios que requieren estructuras de concreto reforzado.
Ventajas principales de la máquina dobladora de barras de refuerzo CNC
En comparación con el doblado manual tradicional y el equipo de doblado semiautomático, la máquina dobladora de barras de refuerzo CNC tiene ventajas integrales evidentes. En primer lugar, logra una precisión de procesamiento ultraalta, evita eficazmente el retrabajo causado por errores de tamaño y reduce el desperdicio de material. En segundo lugar, la operación automatizada reduce en gran medida la dependencia de la mano de obra, ahorra costos laborales para las empresas y mejora la eficiencia de producción en más de 3 veces en comparación con la operación manual.
Además, el sistema de control inteligente logra un procesamiento estandarizado, todas las piezas de refuerzo terminadas tienen especificaciones uniformes, lo que cumple plenamente con los estándares de aceptación de proyectos de ingeniería internacionales. El equipo tiene un rendimiento estable, una baja tasa de fallos y una larga vida útil, lo que puede adaptarse a la construcción en sitio de alta intensidad a largo plazo y a la producción en lotes en fábrica, aportando beneficios económicos estables para las empresas constructoras.
Conclusión y Llamada a la Acción Profesional
A medida que la ingeniería de construcción continúa desarrollándose hacia la inteligencia, la estandarización y la alta eficiencia, los métodos tradicionales de procesamiento manual de refuerzo ya no pueden cumplir con los requisitos de los proyectos modernos a gran escala. La máquina dobladora de barras de acero CNC, con su tecnología de control numérico precisa, estructura mecánica estable y capacidad de procesamiento automatizado eficiente, se ha convertido en un equipo clave indispensable en la industria de la construcción, ayudando a las empresas a mejorar la calidad del procesamiento, acortar los ciclos de construcción y reducir los costos integrales.
Si está buscando equipos de doblado de barras de acero CNC de alta calidad, estables y de alta eficiencia para mejorar su flujo de trabajo de procesamiento de refuerzo, nuestro equipo profesional puede brindarle soluciones integrales.Contáctenos ahora para obtener cotizaciones de proyectos personalizadas, manuales detallados de parámetros técnicos oficiales y materiales de casos de operación de equipos.También admitimos la configuración de equipos personalizados según las necesidades de procesamiento de su proyecto y brindamos orientación técnica profesional postventa para ayudar a que sus proyectos de ingeniería logren una producción eficiente y estandarizada.
